概述

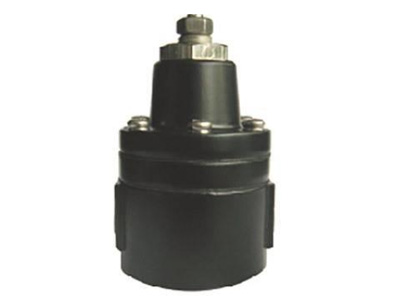

XCYB400型閉鎖閥是氣源供給壓力低于設定壓力時，及時檢測壓力，能夠自動切斷通道的裝置。
技術特點
尺寸小，重量輕，不需另設支架，可與金屬管直接連接。
對0.1kgf/㎠ 以下的微小壓差反應也敏感。
采用環氧樹脂涂料，耐腐蝕性好。
可增設限位開關及指示器來監測XCYB-400的開關狀態。
性能及參數
| 項目.形式 | 單作用 | 雙作用 | |
|---|---|---|---|
| 信號壓力 | 最高7kgf／㎠ (100psi) | ||
| 壓力范圍 | 1.4~7kgf/㎠ (20~100psi) | ||
| 氣鎖壓力 | 最高7kgf／㎠ (100psi) | ||
| 微分壓力 | 0.1kgf/㎠ (1.4psi)以下 | ||
| 流量系數 | 0.9 | ||
| 環境溫度 | -20~70℃ (-4~158°F) | ||
| 氣源連接 | PT(NPT) 1/4 | ||
| 材質 | XCYB-400 | 壓鑄鋁 | |
| XCYB-405 | 不銹鋼 | ||
| 重量 | XCYB-400 | 0.45kg | 0.7kg |
| XCYB-405 | 1.3kg | 1.5kg | |
型號編制
| 型 號 | 作用形式 | 連接形式 | 環境溫度 |
|---|---|---|---|
| XCYB-400 | S 單作用 | P PT1/4 | 1 -20℃~70℃ |
| D 雙作用 | N NPT1/4 | 2 -20℃~120℃ | |
| 3 -40℃~70℃ | |||
| 注：XCYB-405只有NPT接口。 | |||
